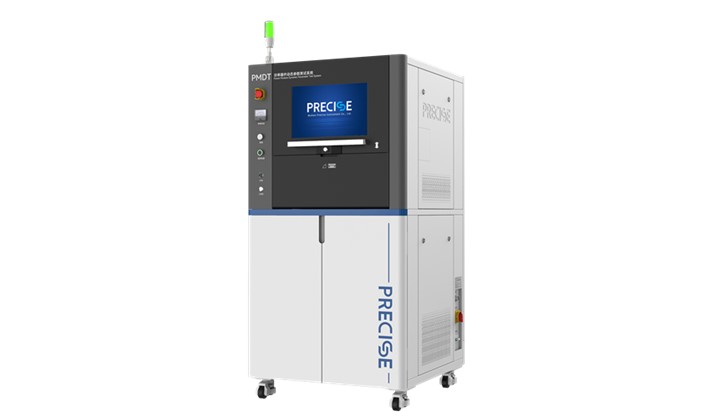

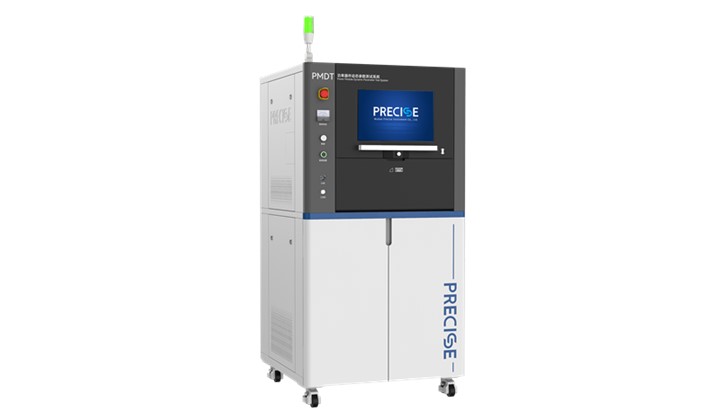

PMDT功率器件動態參數測試系統

8359

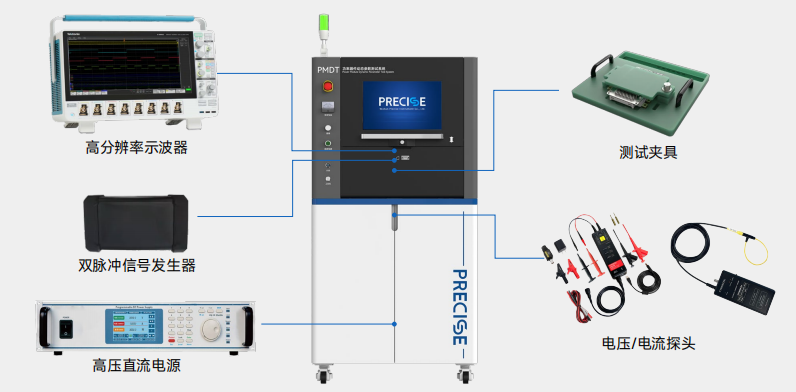

PMDT功效配件新動態的性能指標各種檢查系統的就是一款專用箱于MOSFET、IGBT、SiC MOS等配件的新動態的性能指標各種檢查，可人身安全管理高效的各種檢查功效配件的旋鈕時間延遲和自然損耗，估評配件的人身安全管理辦公區，對配件和控制電源線路的短路等問題防護性能指標實施校驗，檢測功效元件的雜散電感。體統通常由雙脈寬網絡信號會出現器，拿高甄別率示波器，油田電流值攝像頭，油田電源適配器、母線電容器、低雜感母排、半智能化相應半自動化公測圖片軟件相應模塊化公測工作裝成分。體統搭載幾種公測驅動下載板，可覆蓋住啟閉技術指標公測、柵極自由電荷公測、串電公測、雪崩公測等，每次公測可以完工啟閉屬性及反向的方式給回回到屬性公測；可實時更新維持公測的結果及正弦波形線條，半半自動轉成公測報告格式。

產品特點

● 高電壓達2000V（最大擴展至8kV）
● 大電流達2000A（可擴展至6000A）
● 低寄生電感設計，＜20nH寄生電感
● 安全防護機制，集成防爆、過流/過壓保護
● 全功能測試覆蓋，支持DPT、RBSOA、SCSOA、Qg等參數
● 自動化與智能化，負載電感自動切換
● 溫度范圍廣，可選高溫模塊(常溫～200℃)或熱流儀(-40℃～200℃)

● 兼容多種封裝，可根據測試需求定(ding)制夾具(ju)


測試項目

●  開通特性：開通延時時間td(on)、開通上升時間tr、開通時間ton、開通能量損耗E(on)、開通電壓斜率dv/dt、開通電流斜率di/dt、Id vs.t、Vds vs.t、Vgs  vs.t、Ig  vs.t
●  關斷特性：關斷延時時間td(off)、關斷上升時間tf、關斷時間toff、關斷能量損耗E(off)、關斷電壓斜率dv/dt、  關斷電流斜率di/dt、Id vs. t、Vds vs. t、Vgs  vs. t、Ig  vs.t
●  反向恢復特性：反向恢復時間trr、反向恢復電荷Qrr、反向恢復能量Err、最大反向恢復電流Irrm、反向恢復電壓斜率dv/dt、反向恢復電流斜率di/dt、反向恢復電流特性Id vs.t
●  短路特性：短路時間Tsc、短路飽和電流Iscsat、Vce尖峰 VCEmax、短路能量Esc、短路功率Psc
●  柵極電荷：總柵極電荷Qg、閾值柵極電荷Qgs(th)、柵源電荷Qgs、柵漏電荷Qgd、柵極申荷曲線Vgs  vs.t
●  反偏安全工作(zuo)區：關斷電壓尖峰VCE—peak、關斷電流尖峰lc、Vce vs.t、lc vs.t

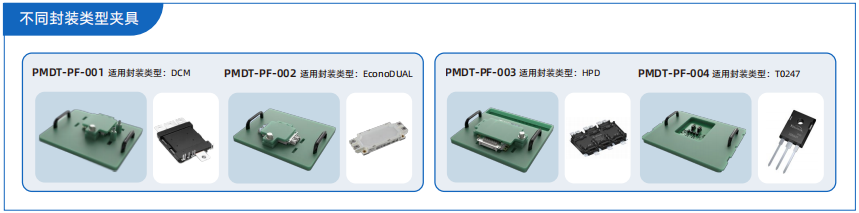

測試夾具

針對性市場上不一樣的裝封類行的效率半導體芯片，如IGBT、SiC、MOS等好產品的，普賽斯給予一整套各種測量車床夾具徹底解決工作方案，該用于T0單管，半橋模組等好產品的的各種測量

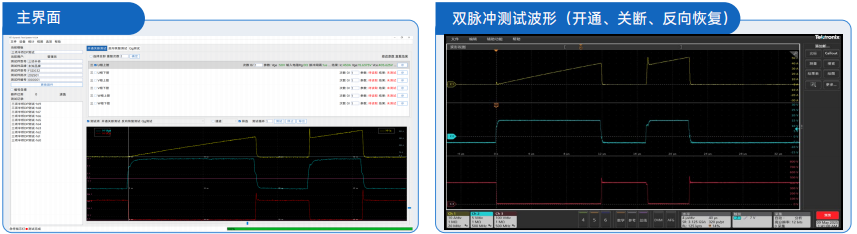

軟件界面

產品選型

項目	正向電壓	負向電壓	最大電流	脈寬范圍
柵極	0～30V	-20～0V	10A	0.1μs～200μs

項目	最大電壓	最大電流	短路電流
漏極/集電極	2000V	2000A（DPT）	12kA

項目	雜散電感	保護響應時間	工作環境溫度
系統功能	＜20nH	＜2us	常溫～40℃

PMDT功率器件動態系統不同規格配置型號參考：

型號	規格	高壓差分探頭	柔性電流探頭
PMDT2003	2000V/300A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X: 350V，2000X: 3500V	Ig(9個): 網絡帶寬 100M，測量范圍 30AIc(15個): 上行帶寬 30M，示值 300A Icsc(2個): 傳輸速率 30M，測量范圍 12kA
PMDT2010	2000V/1000A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X：350V，2000X: 3500V	Ig(8個)：帶寬的配置 100M，量限 30AIc(1個大概)：上行速率 30M，量限 1200A Icsc(8個)：傳輸速率 30M，分度值 12kA
PMDT2020	2000V/2000A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X: 350V，2000X: 3500V	Ig(8個): 帶寬起步 100M，量限 30AIc(7個): 傳輸速率 30M，測量范圍 3000A Icsc(3個): 資源帶寬 30M，示值 12kA
